Λειτουργία

Η ενδοδαπέδια θέρμανση είναι μια αξιόπιστη και αποτελεσματική μορφή θέρμανσης που συνδυάζει συνθήκες θερμικής άνεσης και οικονομικής λειτουργίας. Στο σύστημα αυτό, ζεστό νερό θερμοκρασίας 35-45οC κυκλοφορεί μέσα σε κύκλωμα σωληνώσεων που είναι ενσωματωμένο στο δάπεδο του χώρου, μετατρέποντας το ίδιο το δάπεδο σε θερμαντικό σώμα. Η μετάδοση της θερμότητας πραγματοποιείται με ακτινοβολία από το δάπεδο προς τον θερμαινόμενο χώρο, από τα χαμηλότερα στρώματα προς τα υψηλότερα σε όλη την επιφάνεια του χώρου χωρίς ισχυρά ρεύματα. Επιτυγχάνεται με αυτόν τον τρόπο η επιθυμητή διαστρωμάτωση της θερμοκρασίας, δηλαδή στο ύψος της κεφαλής η θερμοκρασία ανέρχεται στους 18-20οC.

Η θέρμανση μέσω σωληνώσεων που διατρέχουν όλη την επιφάνεια του χώρου εξασφαλίζει τις βασικές απαιτήσεις της σύγχρονης ζωής δηλαδή άνετη και υγιεινή διαβίωση σε συνθήκες θερμικής θαλπωρής. Αισθητική χωρίς περιορισμούς στην σύγχρονη μοντέρνα κατοικία και φιλικότητα προς το περιβάλλον, μπορεί κανείς να τα απολαμβάνει εύκολα εξοικονομώντας ενέργεια και έξοδα, χάρη στην ενδοδαπέδια θέρμανση!

Ιδιότητες-Πλεονεκτήματα

Η θέρμανση μέσω σωληνώσεων που διατρέχουν όλη την επιφάνεια του χώρου εξασφαλίζει τις βασικές απαιτήσεις της σύγχρονης ζωής. Τα σημαντικότερα πλεονεκτήματα που απολαμβάνει κανείς με την εγκατάσταση ενδοδαπέδιας θέρμανσης είναι:

  • Θερμική άνεση και υγιεινό περιβάλλον διαβίωσης λόγω ομοιόμορφης θέρμανσης και έλλειψης ξηρότητας του χώρου.
  • Εξοικονόμηση ενέργειας λόγω μειωμένων θερμικών απωλειών και λειτουργίας σε χαμηλότερες θερμοκρασίες (35οC – 45οC). Ταυτόχρονα λόγω μειωμένου λειτουργικού κόστους και κόστους συντήρησης επιτυγχάνεται βραχυπρόθεσμη απόσβεση κόστους εγκατάστασης.
  • Πλήρης εκμετάλλευση εσωτερικών χώρων και ελευθερία στη διαμόρφωση τους με συνέπεια καλαίσθητες αρχιτεκτονικές διαρρυθμίσεις τους.
  • Ασφαλέστερη θέρμανση χωρίς τις καυτές επιφάνειες των θερμαντικών σωμάτων.
  • Δυνατότητα συνδυαστικής λειτουργίας με χώρους περιοδικής θέρμανσης μέσω fan coil ή θερμαντικών σωμάτων.
  • Φιλικότητα προς το περιβάλλον με τη δυνατότητα χρήσης ήπιων και ανανεώσιμων μορφών ενέργειας όπως η ηλιακή, η γεωθερμική και η αντλία αέρα – νερού.
  • Δυνατότητα δροσισμού με την προσθήκη μόνο του κατάλληλου μηχανισμού παραγωγής ψυχρού νερού (ψύκτης, αντλία θερμότητας).

Δαπεδόστρωση

Η Interplast, με πολύχρονη εμπειρία στον τομέα παραγωγής πλαστικών σωλήνων, παράγει το σωλήνα Como – floor Φ17 x 2.0 για χρήση στην ενδοδαπέδια θέρμανση σύμφωνα με όλες τις Ευρωπαϊκές προδιαγραφές και είναι πιστοποιημένος από τα μεγαλύτερα Ευρωπαϊκά και Αμερικάνικα ινστιτούτα.

Ο σωλήνας Como – floor παράγεται από δικτυωμένο πολυαιθυλένιο κατάλληλου για υψηλές θερμοκρασίες που υπερκαλύπτουν τις θερμοκρασιακές απαιτήσεις της ενδοδαπέδιας θέρμανσης και διαθέτει φραγή οξυγόνου προστατεύοντας τα μεταλλικά μέρη της εγκατάστασης. Είναι ιδιαίτερα εύκαμπτος, διευκολύνοντας την εγκατάσταση κατά το στρώσιμο των κυκλωμάτων.

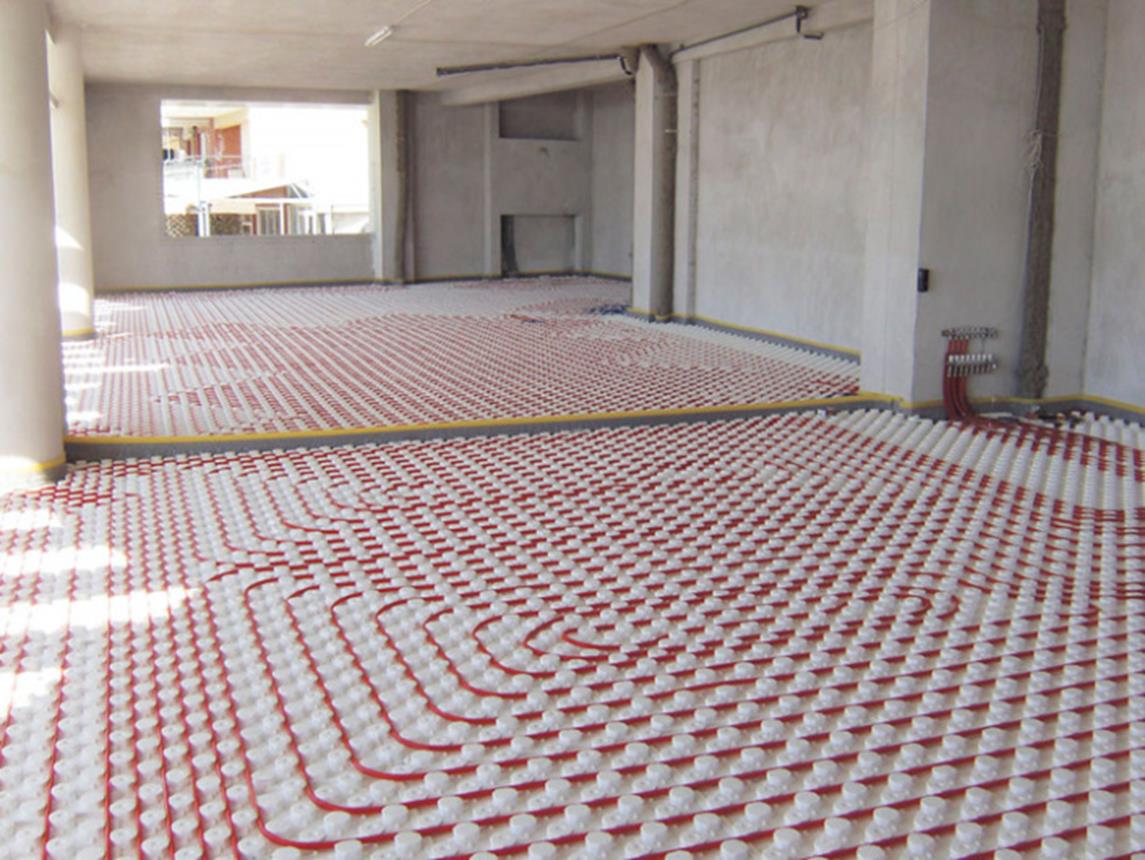

Η τοποθέτηση των σωλήνων γίνεται πάνω σε μορφόπλακα από διογκωμένη πολυστερίνη με φραγή υδρατμών και ειδική διαμόρφωση στην επιφάνεια της (τάπες). Η μορφόπλακα προσφέρει θερμομόνωση, ηχομόνωση και υγροπροστασία έναντι της τσιμεντοκονίας επικάλυψης και εξασφαλίζει τέλεια στήριξη του σωλήνα και κάλυψή του από τη τσιμεντοκονία επικάλυψης. Οι διαστάσεις τεμαχίου είναι 1350 x 750 mm2 και το συνολικό ύψος (τάπα + βάση) είναι 4,5cm.

Περιμετρικά μεταξύ μορφόπλακας και τοιχοποιίας τοποθετείται η περιμετρική ταινία, από αφρώδες πολυαιθυλένιο πάχους 8mm και ύψος 150mm. Φέρει φιλμ νάιλον στο κατώτερο τμήμα της εμπρόσθιας όψης και ειδική κολλητική ταινία στερέωσης στην οπίσθια όψη.

Σε προκαθορισμένα σημεία τα οποία ορίζονται από τη μελέτη καθώς και στα κατωκάσια από τις εσωτερικές πόρτες, τοποθετείται αρμός διαστολής εξυπηρετώντας τις συστολοδιαστολές του θερμαινόμενου δαπέδου.

Πίνακας Διανομής

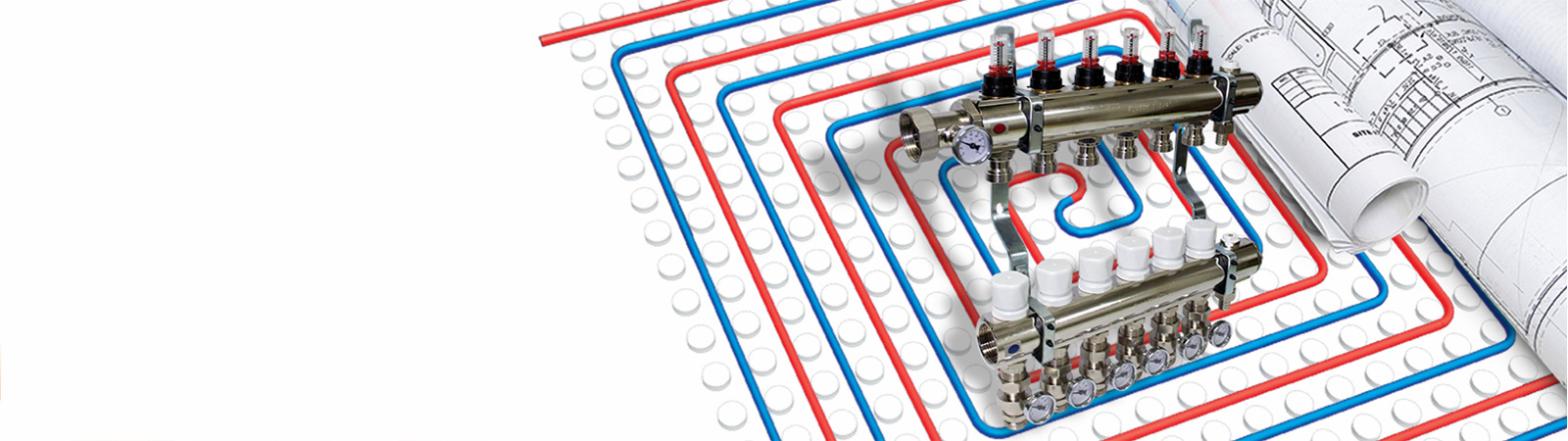

Ο συλλέκτης είναι η "καρδιά" της εγκατάστασης. Η Interplast μέσω της θυγατρικής της εταιρείας ELVIOM η οποία έχει εμπειρία πάνω από 50 χρόνια στην κατασκευή ορειχάλκινων εξαρτημάτων, παράγει συλλέκτη για την ενδοδαπέδια θέρμανση, που εγγυάται τις απαιτούμενες ροές για τα κυκλώματα και την τέλεια εξισορρόπηση του συστήματος.

Πρόκειται για διανομέα τύπου μπάρας, χωρίς ενώσεις, επινικελωμένο, ορειχάλκινο, ονομαστικής διαμέτρου 1” ή 1¼’’ με σπείρωμα ¾” (Eurocone). Ο συλλέκτης προσαγωγής φέρει άλεν ή ροόμετρα για τις ρυθμίσεις των παροχών των κυκλωμάτων, ενώ ο συλλέκτης επιστροφής διαθέτει βαλβίδες ηλεκτροθερμικών κινητήρων παρέχοντας τη δυνατότητα τοποθέτησης ηλεκτροθερμικών κινητήρων (actuators), οι οποίοι, με εντολή των θερμοστατών κάθε χώρου, επιτρέπουν την αυτόνομη λειτουργία των αντίστοιχων κυκλωμάτων κάθε χώρου.

Για την τέλεια ρύθμιση του συστήματος της θέρμανσης χρησιμοποιούνται οι ειδικοί μαστοί προσαγωγής και επιστροφής στους οποίους προσαρμόζονται θερμόμετρα.

Για καλύτερο αισθητικό αποτέλεσμα στην τοποθέτηση του γκρουπ συλλεκτών διατίθεται πίνακας μεταλλικός, κατάλληλος για εντοιχισμό, κατασκευασμένος από γαλβανιζέ λαμαρίνα πάχους 1mm και βαμμένος με ηλεκτροστατική βαφή. Ρυθμίζεται σε ύψος έως και τα 815mm. Έχει ρυθμιζόμενο αποσπώμενο πλαίσιο για προστασία από το σοβά, το οποίο διαμορφώνει το βάθος του πίνακα από 115 έως 165mm.

Αυτονομία Χώρων

Το σύστημα ενδοδαπέδιας θέρμανσης παρέχει τη δυνατότητα να ελέγξουμε τη θερμοκρασία κάθε δωματίου ανεξάρτητα, όπως εξυπηρετεί καλύτερα τις ανάγκες μας!

Για τον ολοκληρωμένο έλεγχο είναι απαραίτητα:

  • Ο θερμοστάτης χώρου, ο οποίος αντιδρά στις θερμοκρασιακές αλλαγές με ακρίβεια έως και 0,1°C και έτσι επιτυγχάνουμε την επιθυμητή θερμοκρασία του χώρου.
  • Θερμοηλεκτρικοί κινητήρες (actuators) οι οποίοι επικοινωνούν μέσω του διανομέα με τον αντίστοιχο θερμοστάτη χώρου και ανοίγουν ή κλείνουν τα κυκλώματα της ενδοδαπέδιας θέρμανσης. Μπορούμε να συνδέσουμε μέχρι τέσσερεις θερμοηλεκτρικούς κινητήρες με έναν θερμοστάτη χώρου. Με τον τρόπο αυτό πετυχαίνουμε αυτονομία σε όλους τους χώρους μιας κατοικίας, με αποτέλεσμα οικονομικότερη λειτουργία και δυνατότητα επιλογής διαφορετικής θερμοκρασίας ανά θερμαινόμενο χώρο.
  • Η βάση επικοινωνίας – διανομέας ο οποίος παίρνει εντολή από τους θερμοστάτες χώρου και τη μεταφέρει στους ηλεκτροθερμικούς κινητήρες του συλλέκτη, ώστε να ανοίγουν και να κλείνουν τα κυκλώματα σύμφωνα με την επιθυμητή θερμοκρασία κάθε χώρου.
  • Ενεργοποιητής κυκλοφορητή ο οποίος εκκινεί ή σταματά τον κυκλοφορητή της θέρμανσης με την απαραίτητη χρονοκαθυστέρηση, όταν οι θερμοστάτες δίνουν εντολή εκκίνησης ή τερματισμού της θέρμανσης στους ηλεκτροθερμικούς κινητήρες.
  • Μια έξυπνη και ευέλικτη λύση στις περιπτώσεις που επιθυμούμε να τοποθετήσουμε εκ των υστέρων ξεχωριστούς θερμοστάτες για τον έλεγχο της επιθυμητής θερμοκρασίας ανά χώρο, χωρίς να χρειάζεται να εγκαταστήσουμε καλώδια επικοινωνίας αποτελεί το σύστημα θερμοστατών ασύρματης επικοινωνίας. Οι θερμοστάτες του χώρου λειτουργούν ως πομποί και η βάση ως δέκτης, δίνοντας εντολές στους θερμοηλεκτρικούς κινητήρες του συλλέκτη να ανοίγουν και να κλείνουν τα κυκλώματα χωρίς τη χρήση καλωδίων.
  • Για την αυτοματοποίηση του ελέγχου λειτουργίας της ενδοδαπέδιας θέρμανσης είναι διαθέσιμα συστήματα αντιστάθμισης. Η αντιστάθμιση αναγνωρίζει τη θερμοκρασία περιβάλλοντος με ένα αισθητήριο και επενεργεί στην τρίοδη βάνα ανάμιξης και στον κυκλοφορητή της θέρμανσης. Έτσι προλαμβάνεται η αδράνεια του συστήματος σύμφωνα με τις θερμοκρασιακές αλλαγές του περιβάλλοντος, επιτυγχάνοντας οικονομικότερη λειτουργία της θέρμανσης.

Δροσισμός - Λειτουργία

Όταν αναφερόμαστε στην έννοια του δροσισμού, εννοούμε ότι μετατρέπουμε το δάπεδο κάθε χώρου σε μια τεράστια ψυχρή επιφάνεια. Ο δαπεδοδροσισμός αποτελεί ένα λειτουργικό σύστημα που προσφέρει άνεση απορροφώντας ομοιόμορφα τη θερμότητα από όλες τις κατευθύνσεις.

Πηγή Ενέργειας η αντλία θερμότητας αέρος-νερού, που το καλοκαίρι απορροφά τη θερμότητα της κατοικίας, μέσω του ενδοδαπέδιου κυκλώματος και την αποβάλλει στο περιβάλλον.

Το χειμώνα η διαδικασία αντιστρέφεται, προσάγοντας ζεστό νερό στους σωλήνες της ενδοδαπέδιας, με τη χρήση της ενέργειας που υπάρχει στο περιβάλλον.

Η θερμοκρασία νερού προσαγωγής στο ενδοδαπέδιο σύστημα δροσισμού είναι 14-18ºC, ενώ η θερμοκρασία δαπέδου κυμαίνεται στους 20-22ºC, έχοντας εξασφαλίσει στον εσωτερικό χώρο χαμηλότερη θερμοκρασία 5-7ºC.

Δροσισμός - Πλεονεκτήματα

  • Άνεση και υγιεινό περιβάλλον, χωρίς θόρυβο και ρεύματα αέρα με ομοιόμορφη κατανομή θερμοκρασίας στο χώρο, δίνοντας την αίσθηση «σπηλιάς».
  • Μεγάλη εξοικονόμηση ενέργειας, εκμετάλλευση μεγάλης ψυκτικής επιφάνειας, υψηλότερες θερμοκρασίες νερού προσαγωγής, μείωση απωλειών από το δάπεδο.
  • Απόλυτη ελευθερία στη διαμόρφωση των χώρων, δεν υπάρχουν καμιάς μορφής εμπόδια στο χώρο μας.
  • Καθαροί χώροι, χωρίς αντιαισθητικούς ή περιττούς όγκους, χωρίς μαυρίσματα στους τοίχους.
  • Οικονομία, χρησιμοποιώντας το υπάρχον δίκτυο σωληνώσεων της ενδοδαπέδιας θέρμανσης, πετυχαίνουμε οικονομικότερη λειτουργία με τη χρήση αντλίας θερμότητας αντί για το κοινό λέβητα.

Σύστημα Ενδοδαπέδιας Θέρμανσης ξηράς δόμησης χαμηλού προφίλ

Η Knauf ανέπτυξε και διαθέτει μέσω της Interplast μια ειδικά επεξεργασμένη ινο-γυψοσανίδα της οποίας βασικό χαρακτηριστικό είναι η εύκολη και γρήγορη μετάδοση της θερμότητας.

Η Interplast ενσωματώνει αυτές τις ειδικές ινο-γυψοσανίδες στα συστήματα Ενδοδαπέδιας Θέρμανσης που παράγει και προσφέρει στην Ελληνική αγορά ένα νέο πρωτοποριακό σύστημα Ενδοδαπέδιας Θέρμανσης ξηράς δόμησης χαμηλού προφίλ.

Πλεονεκτήματα

  • Ύψος συστήματος από 3,2 έως 5cm μαζί με το τελικό δάπεδο. Βασικό στοιχείο του δαπέδου αποτελούν οι ειδικές ινο-γυψοσανίδες οι οποίες παράγονται από την Knauf, υπό πίεση, από γύψο οπλισμένο με ίνες σελουλόζης και ειδικά επεξεργασμένο με υδροαπωθητικά πρόσμικτα για μεγάλη αντοχή στην υγρασία.
  • Ιδανικό σύστημα για τη βελτίωση της μόνωσης δαπέδων κτιρίων όσον αφορά τον αερόφερτο ήχο.
  • Δυνατότητα τοποθέτησης οποιουδήποτε τελικού δαπέδου.
  • Ιδανικό σύστημα για παλιές και νέες κατοικίες.
  • Εύκαμπτος σωλήνας PEX MD 10mm υψηλής θερμοαγωγιμότητας για εξοικονόμηση ενέργειας.
  • Ταχύτητα Θέρμανσης και εξάλειψη του φαινομένου της αδράνειας. Λόγω της μικρής του μάζας και της εξαιρετικής αγωγιμότητας ως σύστημα (σωλήνας – ινο-γυψοσανίδα) θερμαίνει το χώρο άμεσα. Θερμαίνει κατά 8% πιο γρήγορα από τα κλασικά θερμαντικά σώματα.
  • Συνολική εξοικονόμηση ενέργειας σε σχέση με την κλασική ενδοδαπέδια θέρμανση 20% και σε σχέση με τα θερμαντικά σώματα 50%. Το νέο σύστημα επιτυγχάνει σχεδόν την ίδια απόδοση ανά τετραγωνικό μέτρο με το συμβατικό σύστημα ενδοδαπέδιας, έχοντας περίπου 60% λιγότερη μάζα νερού στο δίκτυο του.
  • Χαμηλό φορτίο βάρους. Το βάρος του νέου συστήματος χωρίς το τελικό δάπεδο είναι 20kg/m² έναντι του συμβατικού συστήματος 90 kg/m².
  • Πιστοποιημένη απόδοση συστήματος με σταθερό συντελεστή θερμοαγωγιμότητας που δεν εξαρτάται από άλλο παράγοντα (π.χ. Θερμομπετόν).
  • Στο νέο σύστημα δεν χρειάζεται θερμομπετόν.
  • Δεν απαιτείται ξήρανση του δαπέδου.
  • Μικρότερες διαστολές δαπέδου.
  • Μικρότεροι συλλέκτες και πίνακες.
  • Συνδυάζεται με όλες τις μορφές ενέργειας.
