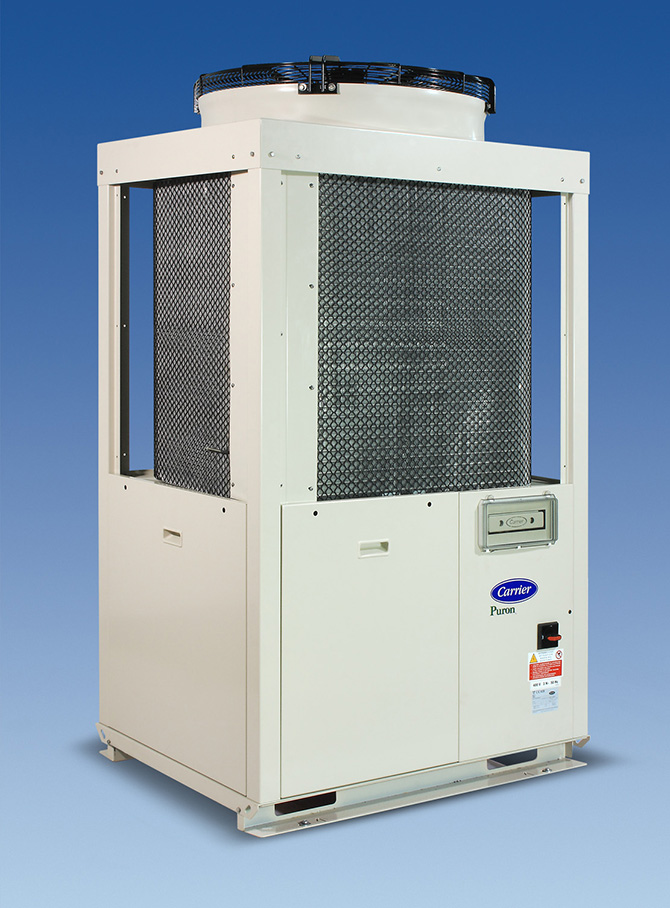

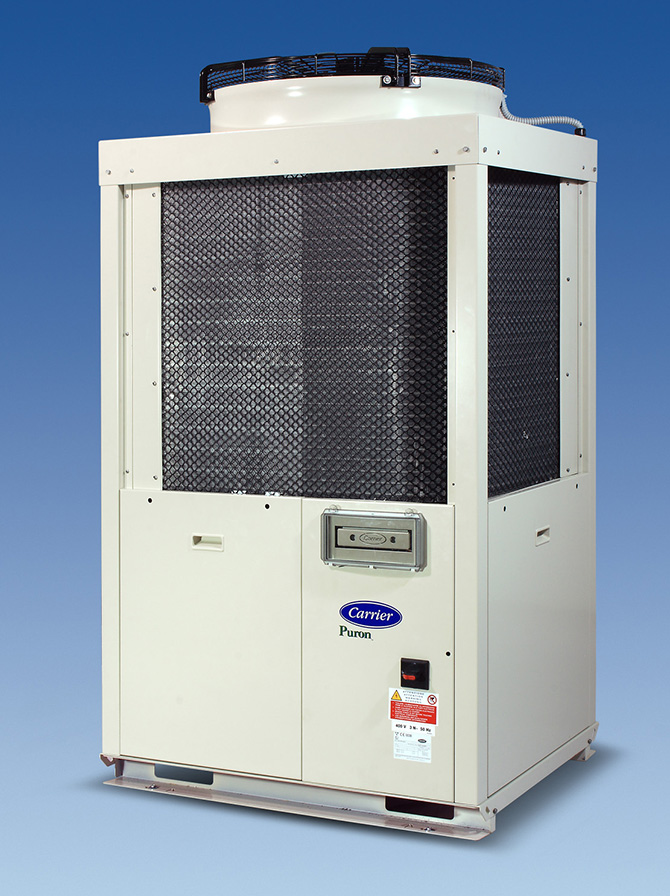

ΑΕΡΟΨΥΚΤΟΙ ΨΥΚΤΕΣ ΝΕΡΟΥ ΣΕΙΡΑ 30RA017-033

ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

ΨΥΚΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ  AQUASNAP

30RΑ 017 – 033

Οι αερόψυκτοι ψύκτες νερού Aquasnap 30RΑ, ενσωματώνουν τις τελευταίες τεχνολογικές καινοτομίες όπως: Οικολογικό ψυκτικό μέσο R-407c, scroll συμπιεστές, ανεμιστήρες χαμηλής στάθμης θορύβου   και ηλεκτρονικός έλεγχος μέσω μικροεπεξεργαστή.

Το Aquasnap περιλαμβάνει ένα ολοκληρωμένο ψυχροστάσιο στον στάνταρ εξοπλισμό του, απλοποιώντας την εγκατάσταση σε επεμβάσεις όπως η ηλεκτρική σύνδεση καθώς και οι υδραυλικές συνδέσεις προσαγωγής και επιστροφής νερού.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Οι μονάδες είναι συμπαγείς και έχουν μικρό εμβαδόν και όγκο διευκολύνοντας την εγκατάσταση τους σε οποιοδήποτε χώρο.
• Το κέλυφος είναι προβαμμένο και φέρει εύκολα αφαιρούμενα πλαίσια που εξασφαλίζουν τέλεια επισκεψιμότητα και επιτρέπουν την εύκολη πρόσβαση σε όλα τα εξαρτήματα.
• Οι ψύκτες φέρουν 2 αξονικούς ανεμιστήρες ορίζοντας απόρριψη αέρα. Ο ειδικός σχεδιασμός των πτερυγίων του ανεμιστήρα επιτρέπει την ιδιαίτερα αθόρυβη λειτουργία του.
• Οι ψύκτες είναι εξοπλισμένοι με  Scroll συμπιεστές που είναι αθόρυβοι, χωρίς δονήσεις, μεγάλης διάρκειας ζωής και δεν απαιτούν ιδιαίτερη συντήρηση. Ο κινητήρας του συμπιεστή ψύχεται από το ψυκτικό αέριο και μπορεί να κάνει μέχρι 12 εκκινήσεις την ώρα. Οι συμπιεστές προστατεύονται από αναστροφή λειτουργία μέσω ασφαλιστικού για αντιστροφή τάσεων – φάσεων.
• Ο εξατμιστής είναι κατασκευασμένος από ανοξείδωτο πλακοειδή εναλλάκτη ειδικά σχεδιασμένο για R407c μεγιστοποιώντας τις θερμοδυναμικές ικανότητες και μειώνοντας την πτώση πίεσης νερού στο δίκτυο.
• Οι μονάδες χρησιμοποιούν  οικολογικό ψυκτικό μέσο HFC-407C που δεν επηρεάζει το στρώμα του όζοντος και αντικαθιστά ιδανικά το R-22 σε εφαρμογές κλιματισμού μικρών και μεσαίων αποδόσεων. Μετά από πολύχρονες έρευνες της CARRIER το νέο ψυκτικό μέσο προσφέρει την ίδια απόδοση και αξιοπιστία που εγγυάται και το R-22
• Το ψυκτικό κύκλωμα είναι πλήρως στεγανό. Όλες οι σωληνώσεις και τα ψυκτικά εξαρτήματα είναι συγκολλητά. Οι αισθητήρες πίεσης είναι στερεωμένοι επάνω στις σωληνώσεις και έχουν εξαλειφθεί παρεμβύσματα σύνδεσης και τριχοειδείς σωλήνες ως πηγές διαρροών.
• Το υδραυλικό τμήμα του ψύκτη είναι εργοστασιακά τοποθετημένο και περιλαμβάνει:
  • Διακόπτη ροής
  • Δοχείο διαστολής
  • Μανόμετρα προσαγωγής – επιστροφής νερού
  • Σφαιρική βάνα αποκοπής
  • Φίλτρο νερού
  • Αντλία κυκλοφορίας νερού
  • Σφαιρική βάνα ελέγχου
  • Αυτόματο εξαεριστικό
  • Βαλβίδα ασφαλείας
  • Βάνα μείωσης πίεσης
• Οι ψύκτες Aquasnap έχουν χαμηλές ανάγκες σε περιεκτικότητα νερού στο υδραυλικό κύκλωμα. Ο αυτοπροσαρμοζόμενος αλγόριθμος λειτουργίας που διαθέτουν τα μηχανήματα ελέγχει την θερμοκρασία του νερού και εκμηδενίζει τον κίνδυνο έναντι συχνών εκκινήσεων του συμπιεστή. Έτσι στην πλειονότητα των εφαρμογών κλιματισμού άνεσης δεν χρειάζεται δοχείο αδρανείας.
• Οι ηλεκτρικές συνδέσεις έχουν απλοποιηθεί και στον στάνταρ εξοπλισμό των Aquasnap περιλαμβάνεται ένας γενικός ηλεκτρικός διακόπτης και ένα σημείο εισόδου της τριφασικής παροχής, ισχύος χωρίς ουδέτερο.

ΕΛΕΓΧΟΣ PRO – DIALOG PLUS

Το Pro – Dialog Plus είναι ένα εξελιγμένο ψηφιακό σύστημα ελέγχου το οποίο συνδυάζει σύνθετη νοημοσύνη με μεγάλη ευκολία λειτουργίας.

Το Pro – Dialog Plus επιτηρεί συνεχώς όλες τις παραμέτρους λειτουργίας της  μηχανής, βελτιστοποιώντας την λειτουργία των συμπιεστών, των ανεμιστήρων, της τετράοδης βάνας και της αντλίας νερού.

ΕΝΑ ΙΣΧΥΡΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ

Το σύστημα Pro – Dialog Plus είναι αυτορυθμιζόμενο και εγγυάται την ολοκληρωτική προστασία των συμπιεστών. Το σύστημα ελέγχει διαρκώς τις παραμέτρους λειτουργίας και ανταποκρίνεται για να αποφεύγονται άσκοπες επανεκκινήσεις και να διατηρεί την λειτουργία του συμπιεστή σε ιδανικά όρια (θερμοκρασίες και πιέσεις εκτός ορίων λειτουργίας κλπ). Επεμβαίνοντας διορθωτικά πριν συμβεί οποιαδήποτε  βλάβη,  το αυτορυθμιζόμενο σύστημα ελέγχου συχνά αποτρέπει την διακοπή λειτουργίας της αντλίας θερμότητας λόγω βλάβης.

• Για την μείωση της κατανάλωσης ισχύος το Pro – Dialog Plus αυτόματα ρυθμίζει το σημείο ρύθμισης της θερμοκρασίας του νερού προσαγωγής σε σχέση με την εξωτερική θερμοκρασία, ή την θερμοκρασία επιστροφής του νερού και ελέγχει το δεύτερο σημείο ρύθμισης (dual set point).
• O Prodialog Plus έλεγχος διαθέτει ένα αυτορυθμιζόμενο αλγόρυθμο για την πλήρη προστασία του συμπιεστή. Ο αλγόρυθμος βελτιστοποιεί  την λειτουργία του συμπιεστή ανάλογα με την εφαρμογή κλιματισμού, ελέγχοντας τον ρυθμό των εκκινήσεων του συμπιεστή. ¨ετσι στις περισσότερες εφαρμογές δεν απαιτείται η προσθήκη δοχείου αδρανείας.
• Το πρόγραμμα λειτουργίας είναι εύκολο και φιλικό προς τον χρήστη. Φωτεινές λυχνίες LED και δύο ψηφιακές οθόνες εξασφαλίζουν την άμεση επαλήθευση δεδομένων όλων των παραμέτρων λειτουργίας της μονάδας.

ΕΥΚΟΛΟΧΡΗΣΤΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ

Με ένα απλό πάτημα των κουμπιών που είναι τοποθετημένα στο διάγραμμα του ψυκτικού κύκλου του μηχανήματος προσφέρεται η άμεση παρουσίαση όλων των παραμέτρων λειτουργίας: θερμοκρασίες, πιέσεις, σημεία ρύθμισης, χρόνοι λειτουργίας κλπ.

• 10 μενού προσφέρουν διαφορετικές προσβάσεις σε όλους τους ελέγχους της μηχανής συμπεριλαμβανομένου ιστορικού πιθανών βλαβών για γρήγορη και ολοκληρωμένη διάγνωση βλαβών.

ΠΡΟΣΘΕΤΕΣ ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ

• Το Pro – Dialog Plus επιτρέπει απομακρυσμένο έλεγχο μέσω επαφών των σημείων: έναρξη/παύση, επιλογή ψύξης – θέρμανσης, απαίτηση ορίου ισχύος ή επιλογή του δεύτερου σημείου ρύθμισης. Το σύστημα επιτρέπει επίσης την απομακρυσμένη ένδειξη βλάβης για κάθε ψυκτικό κύκλωμα.
• Ο κατ’ επιλογή πίνακας CCN εξασφαλίζει τον χρονοπρογραμματισμό της αντλίας θερμότητας εξασφαλίζοντας:

• • Έναρξη / διακόπτη λειτουργίας.
  • Λειτουργία σε δεύτερο σημείο ρύθμισης (dual set point).
  • Λειτουργία ανεμιστήρα στη χαμηλή ταχύτητα.

Αυτός ο προαιρετικός πίνακας επίσης ελέγχει την λειτουργία δύο μονάδων σε παράλληλη σύνδεση και προσφέρει μία σειριακή θύρα RS 485 για τηλεχειρισμό και διαχείριση μέσω BMS.
