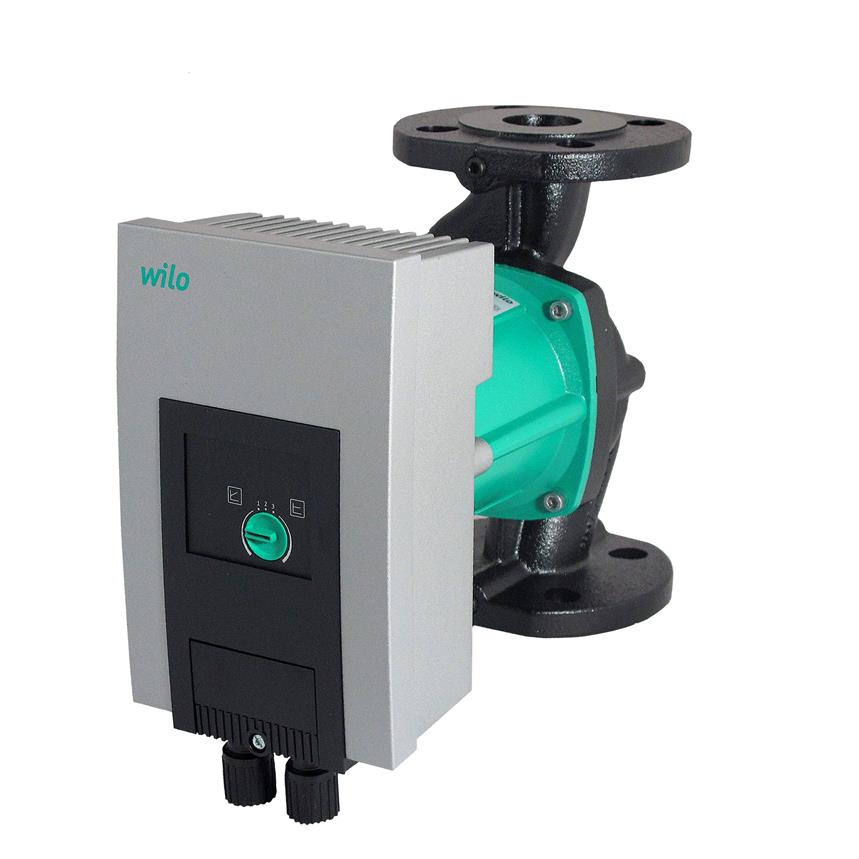

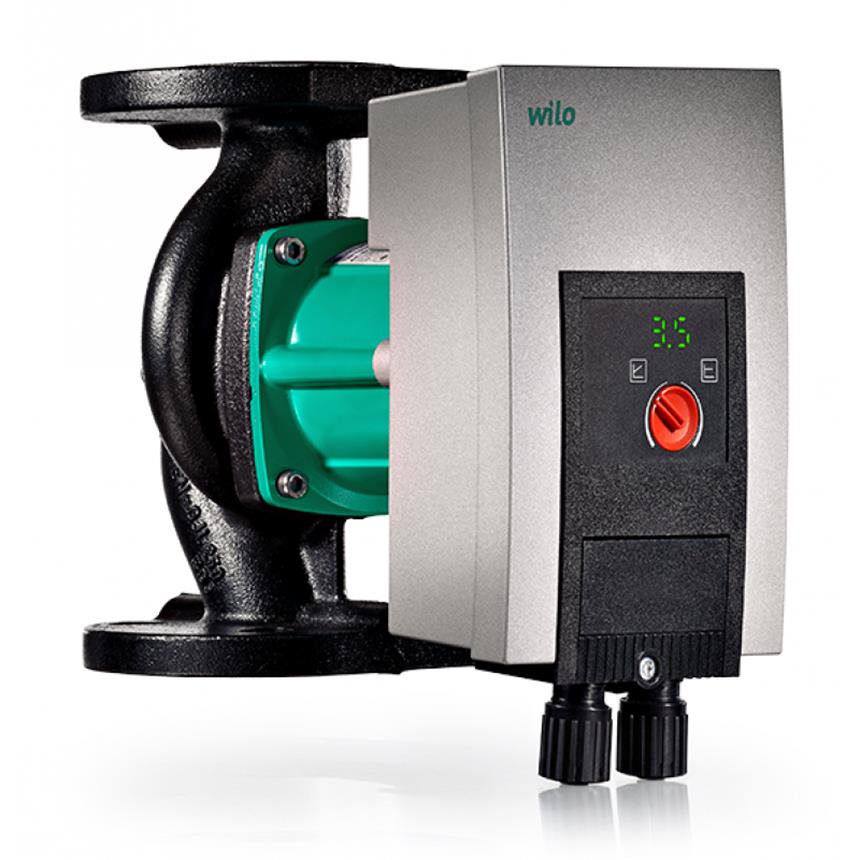

WILO YONOS MAXO 50/0.5-16 (340mm) ΚΥΚΛΟΦΟΡΗΤΗΣ DN50 ΦΛΑΝΤΖΩΤΟΣ

Wilo Yonos Maxo 50/0.5-16 (340mm), Κυκλοφορητής DN50 για κυκλοφορία ζεστού νερού σε κλειστά ή ανοικτά κυκλώματα κεντρικών θερμάνσεων ή κρύου νερού ψύξης. Ηλεκτρονικοί inverter.

Αντλία υψηλής απόδοσης Wilo-Yonos MAXO με αυτόματη ηλεκτρονική ρύθμιση.

Υδρολίπαντος κυκλοφορητής με σύγχρονο κινητήρα τεχνολογίας ECM και με ενσωματωμένο σύστημα ρύθμισης απόδοσης για την αδιαβάθμητη ρύθμιση της διαφορικής πίεσης. Για όλα τα συστήματα θέρμανσης, αερισμού και κλιματισμού.

Ειδικά χαρακτηριστικά / πλεονεκτήματα προϊόντος:

• Η οθόνη LED παρέχει πλήρη εποπτεία για το ονομαστικό μανομετρικό, τη βαθμίδα στροφών ή πιθανά σφάλματα.
• Εύκολη ρύθμιση μέσω τριών βαθμίδων στροφών κατά την αντικατάσταση ενός συμβατικού, κοινού κυκλοφορητή
• Απλή ηλεκτρική σύνδεση χάρη στο βύσμα Wilo
• Προστασία της διαθεσιμότητας της εγκατάστασης μέσω του γενικού μηνύματος βλάβης
• Συμπαγές μέγεθος και αναγνωρισμένος εύκολος χειρισμός

Σχεδιασμός:

Υδρολίπαντος κυκλοφορητής με βιδωτή σύνδεση ή σύνδεση φλάντζας, κινητήρα EC με αυτόματη προσαρμογή ισχύος.

Εφαρμογή:

Εγκαταστάσεις θέρμανσης όλων των συστημάτων, βιομηχανικές εγκαταστάσεις κυκλοφορητών, εγκαταστάσεις κλιματισμού και κλειστά κυκλώματα ψύξης.

Εξοπλισμός / λειτουργία

Τρόποι λειτουργίας:

• Δp-c για σταθερή διαφορική πίεση
• Δp-v για μεταβαλλόμενη διαφορική πίεση
• n = σταθερό (3 βαθμίδες ταχυτήτων)

Χειροκίνητες λειτουργίες:

• Ρύθμιση του τρόπου λειτουργίας
• Ρύθμιση της ισχύος αντλίας (μανομετρικό)
• Ρύθμιση των βαθμίδων στροφών

Αυτόματες λειτουργίες:

• Αδιαβάθμητη προσαρμογή ισχύος ανάλογα με τον τρόπο λειτουργίας
• Λειτουργία απεμπλοκής
• Ομαλή εκκίνηση
• Ενσωματωμένη πλήρης προστασία κινητήρα

Λειτουργίες αναγγελίας και ένδειξης:

• Γενικό μήνυμα βλάβης (ψυχρή κανονικά κλειστή επαφή NC)
• Λυχνία ένδειξης βλάβης
• Ένδειξη LED για προβολή του μανομετρικού ύψους και των κωδικών βλάβης
• Ένδειξη της ρυθμισμένης βαθμίδας ταχυτήτων (C1, C2 ή C3)

Εξοπλισμός:

• Θέση κλειδιού στο σώμα της αντλίας (σε αντλίες με βιδωτή σύνδεση σωλήνων)
• Ταχεία ηλεκτρική σύνδεση με το βύσμα Wilo. Με ενσωματωμένη εκτόνωση μηχανικών τάσεων για τη σύνδεση του ηλεκτρικού καλωδίου και του καλωδίου SSM
• Σε αντλίες με φλάντζα: Εκδόσεις φλάντζας
• Τυπική έκδοση για αντλίες DN 40 έως DN 65: Συνδυαστική φλάντζα PN 6/10 (φλάντζα PN 16 κατά EN 1092-2) για κόντρα φλάντζες PN 6 και PN 16
• Τυπική έκδοση για αντλίες DN 80 / DN 100: Φλάντζα PN 6 (κατασκευή PN 16 κατά EN 1092-2) για κόντρα φλάντζα PN 6

Περιεχόμενο παράδοσης:

• Κυκλοφορητής
• Περιλαμβάνονται παρεμβύσματα για βιδωτή σύνδεση
• Περιλαμβάνονται ροδέλες για βίδες φλάντζας (σε ονομαστικές διαμέτρους σύνδεσης DN 40 - DN 65)
• Περιλαμβάνονται οδηγίες εγκατάστασης και λειτουργίας

Κωδικοποίηση τύπου

Παράδειγμα:

Wilo-Yonos MAXO 30/0,5-12

Yonos MAXO: Αντλία υψηλής απόδοσης (με ρακόρ ή με φλάντζα), ηλεκτρονικός έλεγχος

30/: Ονομαστική διάμετρος σύνδεσης

0,5-12: Ονομαστικό εύρος μανομετρικού [m]

Τεχνικά στοιχεία:

• Επιτρεπόμενο εύρος θερμοκρασίας -20°C έως +110°C
• Ηλεκτρική σύνδεση 1~230 V, 50/60 Hz
• Βαθμός προστασίας IPX4D
• Φλάντζα σύνδεσης DN 32 έως DN 80
• Μέγιστη πίεση λειτουργίας, βασικός τύπος: 6/10 bar ή 6 bar (ειδικός τύπος: 10 bar)

Υλικά:

• Κέλυφος αντλίας: Χυτοσίδηρος με επίστρωση KTL
• Άξονας: Ανοξείδωτος χάλυβας
• Έδρανα: Άνθρακας, εμποτισμένος με μέταλλο
• Πτερωτή: Πλαστικό
