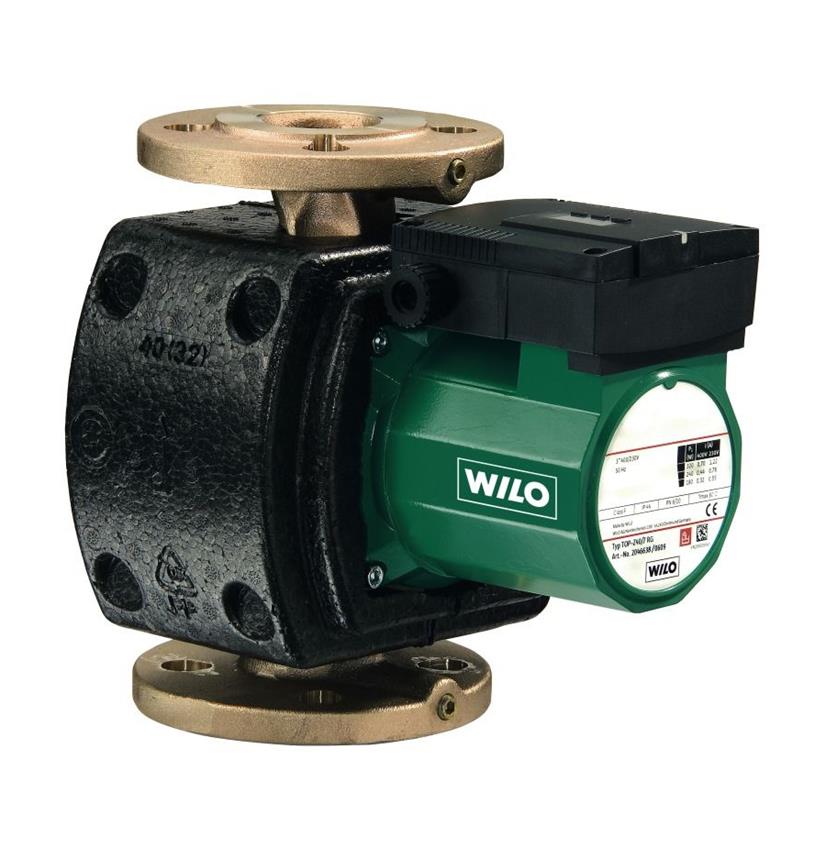

WILO TOP-Z 65/10 (340mm) ΚΥΚΛΟΦΟΡΗΤΗΣ DN65 ΦΛΑΝΤΖΩΤΟΣ

Wilo Top-Z 65/10 (340mm), Κυκλοφορητής DN65 για κυκλοφορία ζεστού νερού χρήσης. Αυτός ο κυκλοφορητής είναι κατάλληλος μόνο για πόσιμο νερό. Συμβατικής τεχνολογίας.

Αυτός ο κυκλοφορητής είναι κατάλληλος μόνο για πόσιμο νερό.

Μπορεί να χρησιμοποιηθεί για συστήματα κυκλοφορίας πόσιμου ζεστού νερού σε βιομηχανικές και κτιριακές εγκαταστάσεις.

Κυκλοφορητής υγρού ρότορα που δεν χρειάζεται συντήρηση, με σύνδεση ρακόρ ή φλάντζας, προεπιλεγόμενες βαθμίδες στροφών για προσαρμογή απόδοσης.

Ειδικά χαρακτηριστικά / πλεονεκτήματα προϊόντος:

• Λυχνία ελέγχου περιστροφής για προβολή της σωστής φοράς περιστροφής (μόνο για 3~)
• Με θερμομόνωση στο βασικό εξοπλισμό

Σχεδιασμός

Υδρολίπαντος κυκλοφορητής με σύνδεση ρακόρ ή φλάντζας. Προεπιλέξιμες βαθμίδες στροφών για προσαρμογή της απόδοσης

Εφαρμογή

Συστήματα κυκλοφορίας πόσιμου νερού σε βιομηχανικές και κτηριακές εγκαταστάσεις.

Εξοπλισμός / λειτουργία

Τρόποι λειτουργίας:

• Διαβαθμισμένη λειτουργία στροφών

Χειροκίνητες λειτουργίες:

• Ρύθμιση βαθμίδων στροφών: 3 βαθμίδες στροφών

Αυτόματες λειτουργίες:

• Εσωτερική προστασία έναντι ανεπίτρεπτα υψηλών θερμοκρασιών περιέλιξης (μόνο για αντλίες με P2 < 180 W, προαιρετικά σε όλους τους τύπους με ηλεκτρικό πίνακα SK 602N και SK 622N).

Λειτουργίες αναγγελίας και ένδειξης:

• Επαφή περιέλιξης (WSK, επαφή NC χωρίς δυναμικό) (μόνο σε αντλίες με P2 ≥ 180 W)
• Λυχνία ελέγχου φοράς περιστροφής (μόνο σε αντλίες 3~ )

Εξοπλισμός:

• Σε αντλίες με φλαντζωτή σύνδεση: Εκδόσεις φλάντζας
• Τυποποιημένη έκδοση για αντλίες DN 40 έως DN 65: Συνδυαστική φλάντζα PN 6/10 (φλάντζα PN 16 κατά EN 1092-2) για κόντρα φλάντζες PN 6 και PN 16,
• Τυπική έκδοση για αντλίες DN 80: Φλάντζα PN 6 (κατασκευή PN 16 κατά EN 1092-2) για κόντρα φλάντζα PN 6,
• Ειδική έκδοση για αντλίες DN 40 έως DN 80: Φλάντζα PN 16 (κατά EN 1092-2) για κόντρα φλάντζα PN 16,
• Εισαγωγή καλωδίου αμφίπλευρα (μόνο σε αντλίες 1~ ή 3~ με P2≥180 W)
• Εργοστασιακή θερμομόνωση

Περιεχόμενο παράδοσης:

• Αντλία
• Περιλαμβάνεται θερμομόνωση
• Περιλαμβάνονται παρεμβύσματα για βιδωτή σύνδεση
• Περιλαμβάνονται ροδέλες για βίδες φλάντζας (σε ονομαστικά εύρη σύνδεσης DN 40 - DN 65
• Περιλαμβάνονται οδηγίες εγκατάστασης και λειτουργίας

Κωδικοποίηση τύπου

Παράδειγμα:

Wilo-TOP-Z 40/7

TOP: Στάνταρ αντλία (με ρακόρ ή με φλάντζα)

‐Z: Μεμονωμένη αντλία για κυκλοφορία πόσιμου νερού

40/: Ονομαστική διάμετρος σύνδεσης

7: Ονομαστικό εύρος μανομετρικού [m] σε Q = 0 m3/h

Τεχνικά στοιχεία:

• Επιτρεπόμενο εύρος θερμοκρασίας:
  • TOP-Z 20/4 και TOP-Z 25/6 πόσιμο νερό έως 3,21 mmol/L (18°dH): max. +65°C, στη λειτουργία μικρής διάρκειας (2 ωρών) έως +80°C
  • από TOP-Z 25/10 πόσιμο νερό έως 3,57 mmol/l/L (20°dH): max. +80°C, στη λειτουργία μικρής διάρκειας (2 ωρών) έως +110°C
• Ηλεκτρική σύνδεση:
  • 1~230 V, 50 Hz (ανάλογα με τον τύπο)
  • 3~230 V, 50 Hz (με προαιρετικό φις μεταβολής στροφών)
  • 3~400 V, 50 Hz
  • Βαθμός προστασίας IPX4D
• Σύνδεση με ρακόρ ή αντίστοιχα με φλάντζα (ανάλογα τον τύπο) Rp ¾ έως DN 80
• Μέγιστη πίεση λειτουργίας τυποποιημένης κατασκευής: 6/10 bar ή αντίστοιχα 6 bar (ειδικός τύπος: 10 bar ή 16 bar)

Υλικά:

• Κέλυφος αντλίας Ανοξείδωτος χάλυβας / ερυθρός ορείχαλκος / φαιός χυτοσίδηρος (ανάλογα τον τύπο)
• Πτερωτή: Πλαστικό
• Άξονας: Ανοξείδωτος χάλυβας / κεραμικό (ανάλογα με τον τύπο)
• Έδρανα: Άνθρακας, εμποτισμένος με συνθετική ρητίνη
