Είδη
Διακρίνουμε δύο είδη ηλιακών θερμοσιφώνων ανάλογα με το κύκλωμα κυκλοφορίας του θερμαινόμενου μέσου:
• Ανοικτού κυκλώματος: απευθείας θέρμανση του νερού χρήσης (το θερμαινόμενο μέσο είναι το ίδιο το νερό που θα χρησιμοποιήσουμε).
• Κλειστού κυκλώματος: έμμεση θέρμανση του νερού χρήσης (το θερμαινόμενο μέσο κυκλοφορεί σε ιδιαίτερο κύκλωμα το οποίο θερμαίνει το νερό που θα χρησιμοποιήσουμε χωρίς να γίνεται ανάμιξή τους, μέσω εναλλάκτη θερμότητας).
Οι ηλιακοί θερμοσίφωνες ανοικτού κυκλώματος είναι απλούστεροι και φθηνότεροι, έχουν όμως προβλήματα σε χαμηλές θερμοκρασίες γιατί δεν μπορούμε να τους προσθέσουμε αντιψυκτικά μίγματα (το θερμαινόμενο μέσο είναι το ίδιο το νερό χρήσης). Στους ηλιακούς θερμοσίφωνες κλειστού κυκλώματος μπορεί το θερμαινόμενο μέσο να είναι και άλλο ρευστό (πχ. λάδι). Αν είναι μόνο νερό, έχει αντιψυκτικά και αντιδιαβρωτικά πρόσθετα για προστασία της συσκευής.
Επίσης μπορούμε να κατηγοριοποιήσουμε τους ηλιακούς θερμοσίφωνες ανάλογα με τον αριθμό ενεργειακών πηγών που μπορούν να εκμεταλλευτούν σε:
• Διπλής ενέργειας: Ο θερμοσίφωνας λειτουργεί εκμεταλλευόμενος είτε την ηλιακή ενέργεια είτε το ηλεκτρικό ρεύμα (π.χ. κατά την διάρκεια συννεφιάς οπότε η ηλιακή ενέργεια δεν είναι αρκετή για να ζεστάνει το νερό). Για τον σκοπό αυτό, υπάρχει ηλεκτρική αντίσταση τοποθετημένη εντός του τμήματος αποθήκευσης.
• Τριπλής ενέργειας: Λειτουργεί όπως ο ηλιακός θερμοσίφωνας διπλής ενέργειας αλλά έχει επιπλέον μια είσοδο για να εκμεταλλευτεί ως θερμαντικό μέσο το ζεστό νερό του καλοριφέρ που παράγεται από τον λέβητα κεντρικής θέρμανσης. Προϋπόθεση για την εγκατάσταση ηλιακού θερμοσίφωνα τριπλής ενέργειας είναι να υπάρχει η κατάλληλη υποδομή στο οίκημα υπό την μορφή ξεχωριστών σωληνώσεων (ανά διαμέρισμα εάν πρόκειται για πολυκατοικία) που να συνδέουν το λεβητοστάσιο με τον χώρο εγκατάστασης του ηλιακού θερμοσίφωνα (ταράτσα ή σκεπή).
Μέρη
Οι ηλιακοί θερμοσίφωνες, ανεξάρτητα από το είδος τους, αποτελούνται από δύο βασικά μέρη:
• Το τμήμα συλλογής (οι ηλιακοί συλλέκτες, η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας)
• Το τμήμα αποθήκευσης (η δεξαμενή αποθήκευσης του νερού)

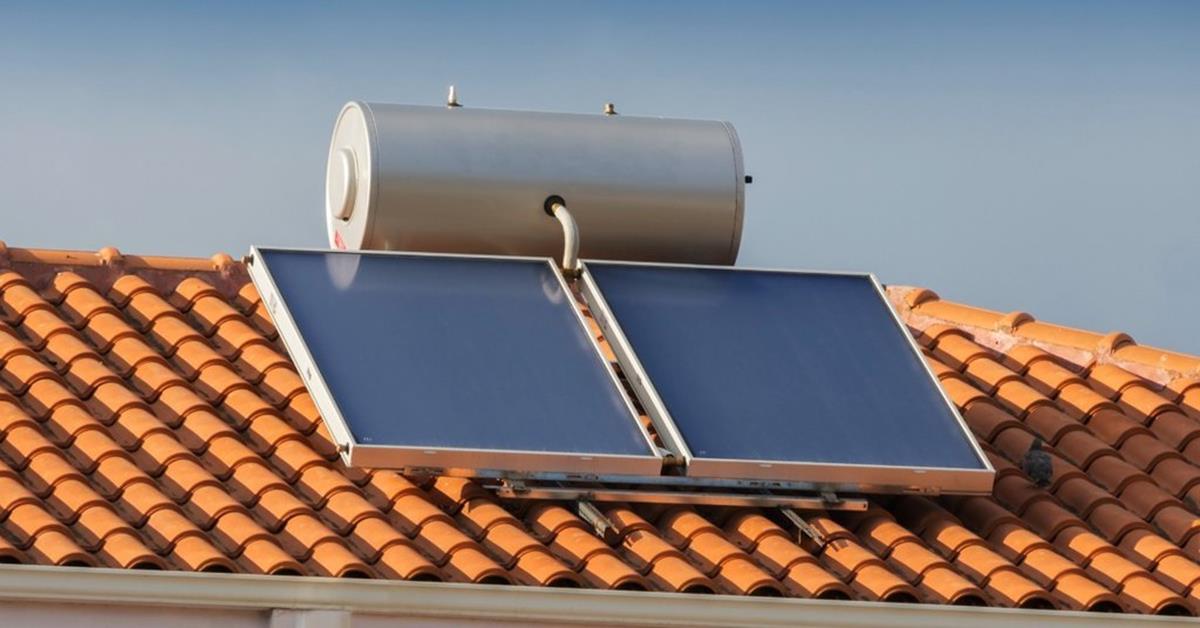

Τα δύο αυτά μέρη είναι συναρμολογημένα μαζί και συνδέονται με σωληνώσεις, αλλά σε μεγαλύτερα συστήματα μπορούν να είναι και χωριστά και να χρησιμοποιούνται αντλίες για την κυκλοφορία του θερμαινόμενου μέσου, ειδικά όταν το τμήμα αποθήκευσης δεν βρίσκεται στον ίδιο χώρο με το τμήμα συλλογής. Το τμήμα αποθήκευσης διαθέτει και ηλεκτρική αντίσταση με θερμοστάτη, για να μπορεί να παράγεται ζεστό νερό και σε άσχημες καιρικές συνθήκες. Οι ακριβότεροι ηλιακοί θερμοσίφωνες διαθέτουν και κάποια λίγα εξαρτήματα ελέγχου όπως βαλβίδα υπερπίεσης ή αυτόματα εξαεριστικά.
Ηλιακοί συλλέκτες

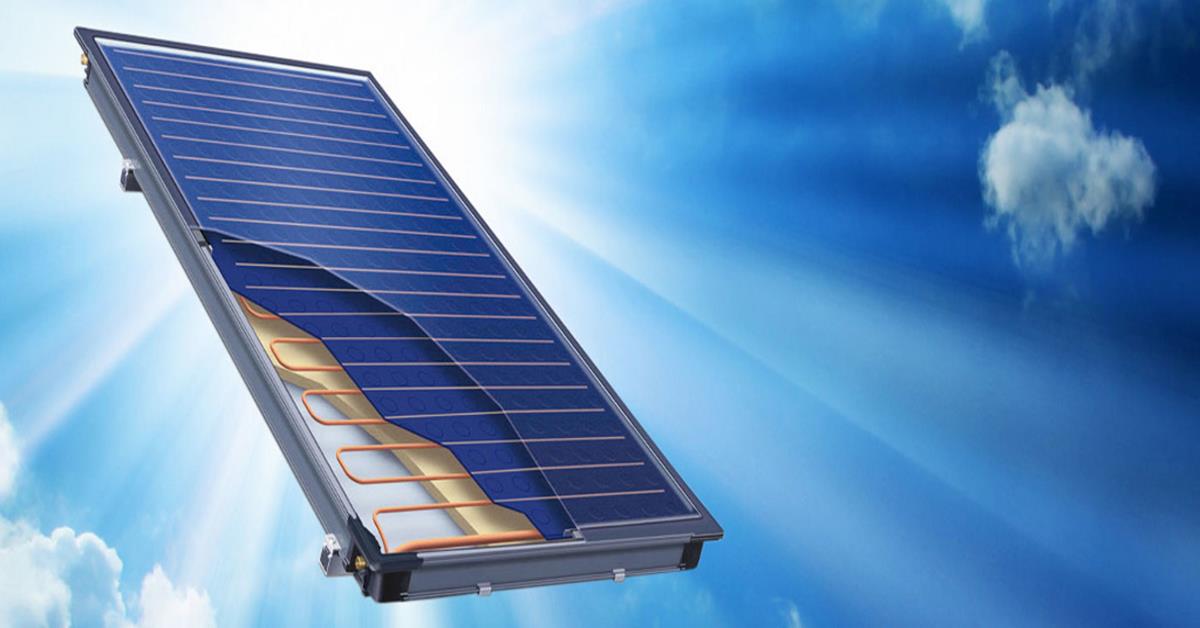

Το κυριότερο μέρος ενός ηλιακού θερμοσίφωνα είναι οι ηλιακοί συλλέκτες (ή καθρέπτες), που είναι η επιφάνεια συλλογής της ηλιακής ακτινοβολίας. Αυτή αποτελείται από τέσσερα μέρη:
• Την πλάκα συλλογής της ακτινοβολίας
• Τους σωλήνες ροής του νερού
• Την κάλυψη (κρύσταλλο) της πλάκας απορρόφησης και
• Το θερμικά μονωμένο πλαίσιο πάνω στο οποίο στερεώνονται τα υπόλοιπα εξαρτήματα.
Λειτουργία ηλιακών συλλεκτών
Η λειτουργία των συλλεκτών του ηλιακού θερμοσίφωνα βασίζεται στο φαινόμενο του θερμοκηπίου που αναπτύσσεται στο χώρο ανάμεσα στην πλάκα απορρόφησης και τη γυάλινη επικάλυψη. Καταρχήν η ηλιακή ακτινοβολία πέφτει στην (συνήθως μαύρη) απορροφητική πλάκα, ανεβάζοντας της θερμοκρασία της. Η πλάκα με τη σειρά της εκπέμπει μεγάλου μήκους κύματος ακτινοβολία (θερμική ακτινοβολία) για την οποία το τζάμι που καλύπτει την πλάκα είναι σχεδόν αδιαφανές. Έτσι η μεγάλου μήκους κύματος ακτινοβολία (η ζέστη) παγιδεύεται ανάμεσα στην πλάκα και το τζάμι, με αποτέλεσμα να αυξάνεται η απόδοση όσον αφορά τη θέρμανση του νερού (που κυκλοφορεί σε σωλήνες που είναι σ' επαφή με την πλάκα στο πίσω μέρος της ή ενσωματωμένοι σ' αυτή).
Οι κρίσιμοι παράγοντες για την καλή απόδοση του συστήματος είναι η μεγάλη απορροφητικότητα της πλάκας στην ηλιακή ακτινοβολία, ο μικρός συντελεστής εκπομπής της πλάκας στη μεγάλου μήκους κύματος ακτινοβολία και η μεγάλη αδιαφάνεια του κρυστάλλου για τη δεύτερη. Τα υλικά που προσφέρουν την καλύτερη σχέση απόδοσης - τιμής είναι γυαλί και επιφάνεια από αλουμίνιο ή χαλκό, χρωματισμένη μαύρη.
Δεξαμενή αποθήκευσης
Η δεξαμενή αποθήκευσης του νερού χρήσης έχει χωρητικότητα που κυμαίνεται από 120 έως 220 λίτρα για συνήθεις οικιακές εφαρμογές. Η χωρητικότητά της είναι συνάρτηση της συλλεκτικής επιφάνειας που διαθέτει. Είναι συνήθως χαλύβδινη, με εσωτερική επίστρωση για προστασία από την διάβρωση. Η επίστρωση αυτή είναι συνήθως από ειδικά πλαστικά ή εποξειδικά χρώματα ή εμαγιέ (υαλόκραμα). Εναλλακτικά και για ακριβότερα συστήματα η δεξαμενή αποθήκευσης μπορεί να είναι χάλκινη ή ανοξείδωτη. Εξωτερικά έχει πολύ καλή μόνωση συνήθως από πολυουρεθάνη ή υαλοβάμβακα.
Συνήθως έχει ενσωματωμένη κάποια ηλεκτρική αντίσταση. Στα συστήματα κλειστού κυκλώματος έχει επιπλέον ενσωματωμένο εναλλάκτη (σερπαντίνα) για την κυκλοφορία του θερμαινόμενου μέσου ή σε πιο ακριβά συστήματα είναι διπλών τοιχωμάτων (ανάμεσα στα δύο τοιχώματα κυκλοφορεί το θερμαινόμενο μέσο).
Εγκατάσταση
Ο καλύτερος προσανατολισμός για την τοποθέτηση των ηλιακών θερμοσιφώνων (ακριβέστερα των ηλιακών συλλεκτών) είναι ο νότιος, για να εκμεταλλεύεται ο θερμοσίφωνας όσο περισσότερες ώρες ηλιοφάνειας γίνεται. Απόκλιση μέχρι 15 μοίρες από τον νότο δεν έχει μεγάλη επίπτωση στην απόδοσή του. Σε μεγαλύτερη απόκλιση παρατηρείται μείωση της απόδοσης. Ακόμα η κλίση του ηλιακού συλλέκτη πρέπει να είναι 20-50 μοίρες. Μεγαλύτερη ή μικρότερη κλίση μειώνει την απόδοση.
Οι προβλεπόμενες συνδέσεις για την λειτουργία του είναι δύο υδραυλικές (είσοδος κρύου νερού, έξοδος ζεστού νερού χρήσης) και μία ηλεκτρική (ηλεκτρική αντίσταση). Στην είσοδο του κρύου νερού πρέπει να τοποθετηθεί βάνα για να είναι δυνατή η απομόνωσή του από το δίκτυο σε περίπτωση συντήρησης ή επισκευής. Καλό είναι στις υδραυλικές σωληνώσεις να τοποθετηθεί βαλβίδα ασφαλείας έναντι υπερπίεσης και αυτόματο εξαεριστικό, αν δεν υπάρχουν ήδη ενσωματωμένα από τον κατασκευαστή. Καλό είναι επίσης στην σωλήνωση εξόδου του ζεστού νερού χρήσης να τοποθετηθεί εξωτερικό μονωτικό περίβλημα καλής ποιότητας.
Χρειάζεται στοιχειώδης συντήρηση, κυρίως καθαρισμός των πλακών επιφανειακά, αντικατάσταση της αντιδιαβρωτικής προστασίας όποτε αυτό απαιτείται σύμφωνα με τον κατασκευαστή και συμπλήρωση με αντιψυκτικό υγρό τον χειμώνα (μόνο στους ηλιακούς θερμοσίφωνες κλειστού κυκλώματος). Ακόμα σε περιπτώσεις ισχυρού ψύχους (χιόνι, παγετός κλπ) συνιστάται η κάλυψη των κρυστάλλων με πανί ή χαρτόνι για να αποφευχθεί η καταστροφή τους (θραύση). Σημειώνεται ότι η κάλυψη των κρυστάλλων δεν προσφέρει καμία προστασία σε περίπτωση θερμοσιφώνων ανοικτού κυκλώματος. Το μόνο αποτελεσματικό μέτρο σε τέτοιες περιπτώσεις είναι το πλήρες άδειασμα του θερμοσίφωνα από το νερό μέχρι να αυξηθεί η θερμοκρασία του περιβάλλοντος πάνω από το μηδέν εκτός εάν τοποθετηθούν ειδικές θερμορυθμιστικές βάνες που επιτρέπουν ελάχιστη διαφυγή νερού, ικανή να αποτρέψει την δημιουργία πάγου στο κύκλωμα.
